İsitmə sistemlərinin performansını müəyyən edən ən kritik amillərdən biri, suyun radiator daxilindəki hərəkət axını, yəni qoşulma tipidir. Hidronik sistemlərdə istilik səmərəliliyi, sadəcə qazanın və ya kombinin gücündən deyil, eyni zamanda isti suyun radiator səthinə nə qədər homogen yayıldığından asılıdır. Radiator qoşulma formaları, təchizatın estetikasından əlavə, enerji qənaəti və konfor üzərində birbaşa təsirə malikdir. Qlobal iqlimləndirmə standartları, fərqli mexaniki konfiqurasiyaların istilik çıxışı üzərindəki təsirlərini ətraflı şəkildə izah edir. Bir sistem qurularkən istifadə olunan radiator qoşulma borusu, dirsəyi və digər birləşdirici hissələr, mayenin turbulentliyini və sürətini təsir edərək cihazın “soyuq nöqtə” yaradıb-yaratmayacağını müəyyən edir.

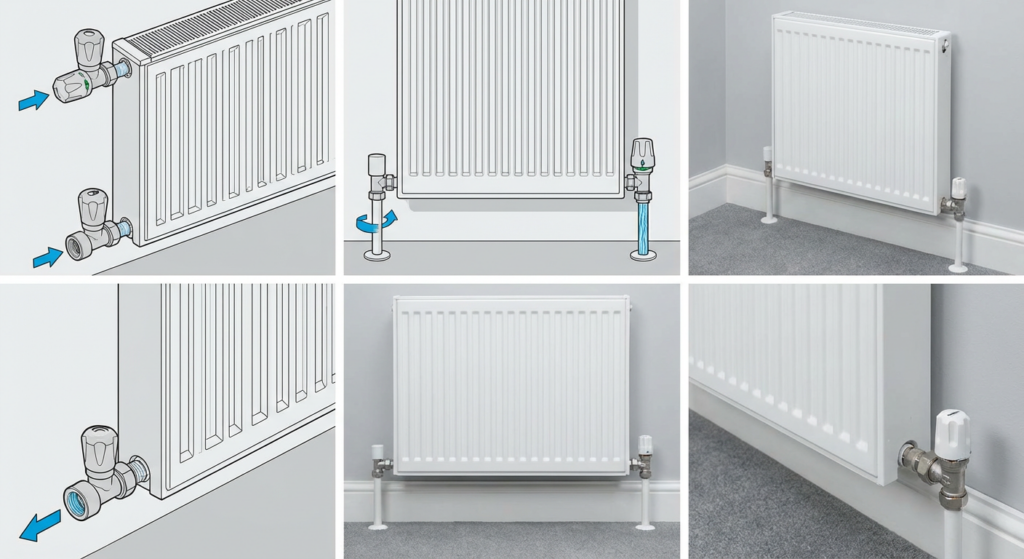

Ən Geniş Yayılmış Radiator Qoşulma Formaları Nələrdir?
Təchizat mühəndisliyində, məkanın fiziki şəraitinə və radiatorun ölçülərinə görə üstünlük verilən müxtəlif konfiqurasiyalar mövcuddur. Bu qoşulmalarda sızdırmazlığı təmin etmək üçün radiator nipelindən və elastiklik tələb olunan hallarda radiator qoşulma şlanqından (hortumundan) istifadə kritik rol oynayır.
- Sistem Dinamikası: Hər bir qoşulma forması suyun giriş və çıxış nöqtələrinə görə fərqli bir təzyiq düşümü və temperatur fərqi yaradır.
- Material Uyğunluğu: İstifadə olunan boru materialı (PEX-B, PP-R və ya Mis), istilik ötürmə əmsalını və sistemin ümumi müqavimətini təsir edir.
- Estetika və Funksionallıq: Müasir binalarda altdan girişli sistemlərə vizual olaraq üstünlük verildiyi halda, sənaye sahələrində səmərəlilik mərkəzli çapraz qoşulmalar ön plana çıxır.
1. Çapraz Qoşulma
Mühəndislik baxımından ən yaxşı radiator qoşulma forması hesab edilən çapraz qoşulmada, isti su üst küncdən daxil olur və radiatorun tam əks tərəfindəki alt küncdən çıxır. Bu sayədə su radiatorun bütün səthini qət edərək enerjisini bərabər şəkildə ötürür. Xüsusilə uzunluğu 1.4 metrdən çox olan radiatorlarda bu üsulun istifadəsi zəruridir; əks halda radiatorun uzaq küncü soyuq qalacaqdır.
2. Paralel Qoşulma
Giriş və çıxışın eyni tərəfdə olduğu bu model, adətən standart ölçülü (1 metrdən qısa) radiatorlar üçün uyğundur. Montaj asanlığı təmin edir və daha az dirsək istifadəsi tələb edir. Lakin radiator uzandıqca suyun qarşı tərəfə çatması yavaşlayır və səmərəlilik düşür.
3. Alt-Əks Uclardan Qoşulma
Bu üsulda giriş bir tərəfdən aşağıdan, çıxış isə digər tərəfdən aşağıdan edilir. Adətən çuqun radiatorlarda və ya boruların döşəmədən gəldiyi köhnə tipli binalarda görülür. İsinmə sürəti üstdən girişli modellərə nisbətən bir qədər aşağıdır.
4. Altdan Giriş və Altdan Çıxış Qoşulması
Vizual çirkliliyi minimuma endirmək istəyən müasir dizaynlarda xüsusi kompakt ventillər vasitəsilə suyun altdan daxil olub yenə altdan çıxdığı sistemdir. Bu qoşulmada daxili quruluşdakı bir istiqamətləndirici aparat suyun yuxarı qalxmasını təmin edir. Estetik üstünlüyünə baxmayaraq, üstdən girişli sistemlərə görə təxminən %5-10 nisbətində bir səmərəlilik fərqi müşahidə edilə bilər.
5. Ardıcıl Qoşulma
Birdən çox radiatorun eyni xətt üzərində ard-arda bağlandığı bu üsul, günümüzdə müasir mənzillərdə üstünlük verilmir. İlk radiator çox isindiyi halda, növbətilərə gedən suyun temperaturu düşdüyü üçün qeyri-bərabər istilik paylanması yaranır.
Qoşulma Formasının İstilik Səmərəliliyinə Təsiri: Müqayisəli Cədvəl
Aşağıdakı cədvəl EN 442 standartlarına görə fərqli qoşulma tiplərinin nominal istilik səmərəliliyi üzərindəki təsirini göstərir (Çapraz qoşulma %100 referans qəbul edilmişdir):
| Qoşulma Tipi | Səmərəlilik Oranı | Üstünlüyü | Çatışmazlığı |
| Çapraz Qoşulma | %100 | Maksimum istilik səmərəsi | Mürəkkəb boru çəkilişi |
| Paralel (Eyni Tərəf) | %94 – %97 | Montaj asanlığı | Uzun radiatorlarda istilik itkisi |
| Altdan Giriş / Çıxış | %88 – %92 | Yüksək estetik görünüş | Daxili axın müqaviməti |
| Alt-Əks Uclar | %90 – %93 | Ənənəvi sistem uyğunluğu | Yavaş isinmə müddəti |
| Ardıcıl Qoşulma | %60 – %80 | Daha az boru xətti | Qeyri-bərabər istilik |
İstilik sistemlərinin səmərəliliyi üçün radiatorların düzgün qoşulma forması seçilməli, xüsusilə uzun radiatorlarda maksimum istilik ötürülməsi üçün çapraz qoşulmaya üstünlük verilməlidir. Radiatorların üst hissəsi soyuq qaldıqda maye ventili vasitəsilə havası alınmalı, alt hissə isinmədikdə isə sistemdəki palçıqlanma və sirkulyasiya problemləri aradan qaldırılmalıdır. Enerji qənaəti üçün istifadə olunmayan otaqların ventilləri saat əqrəbi istiqamətində çevrilərək bağlana bilər, lakin sistemin təzyiq balansını qorumaq üçün ən azı bir radiator həmişə açıq saxlanılmalıdır. Bütün bu texniki müdaxilələrdən sonra kombinin su təzyiqi mütləq yoxlanılmalı və ideal səviyyə olan 1.5–2 bar aralığında sabitlənməlidir.
